国检钻石切工分级定义与标准

一、比率

比率（亦称之为比例）是指以平均直径为百分之百，其他各部分相对它的百分比。

平均直径。直径是指钻石腰部水平面的直径，其中最大值称为最大直径，最小值称为最小直径，二者的算术平均值称为平均直径。

比率主要包括以下几个比值：

• 台宽比：台面宽度相对平均直径的百分比，台宽比=台面宽度/平均直径*100%

• 冠高比：冠部高度相对平均直径的百分比，冠高比=冠部高度/平均直径*100%

• 腰厚比：腰部厚度相对平均直径的百分比，腰厚比=腰部厚度/平均直径*100%

• 亭深比：亭部深度相对平均直径的百分比，亭深比=亭部深度/平均直径*100%

• 底尖比：底尖的最大直径与平均直径的百分比，底尖比=底尖直径/平均直径*100%

• 全深比：底尖到台面的垂直距离与平均直径的百分比，全深比=全深/平均直径*100%

还有两个角也是极为重要的，它们是：

• 冠部角，冠部主刻面与腰围所在的水平面之间的夹角

• 亭部角，亭部主刻面与腰围所在的水平面之间的夹角

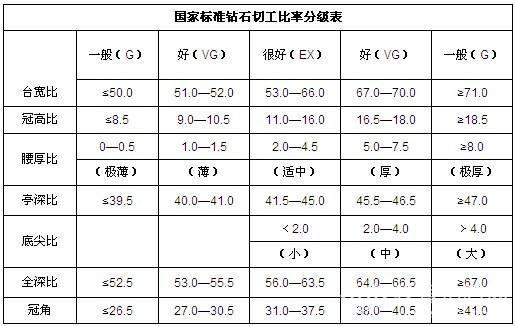

钻石比率分级表

二、修饰度

修饰度指对钻石抛磨工艺的评价，即指钻石切磨工艺优劣程度，是评价钻石切工的另一个重要的方面。修饰度通常包括抛光质量和对称性偏差两个方面的内容。

• 抛光质量：包括钻石表面的抛光纹和烧痕两项。

• 对称性偏差：对称性偏差是指抛光钻石在对称性方面出现的问题。常见对称性偏差问题包括：

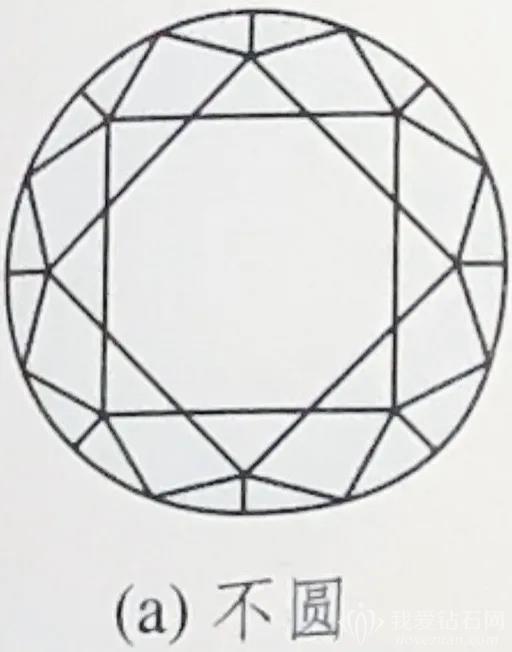

①不圆：

从不同的位置测量，钻石腰部直径不等。钻石腰围不圆是较常见的现象，一般来说，腰围的最大直径和最小直径之间相差超过平均直径的百分之二，即视为不圆。

②冠部与亭部刻面尖点不齐：

从腰部观察，冠部刻面的交汇点与亭部刻面的交汇点不在同一垂直方向上。这种偏差是由于在打磨上下主刻面时，旋转角度不同而使上、下相应的主刻面发生错位，进而导致其他的刻面及其交汇点发生错动。

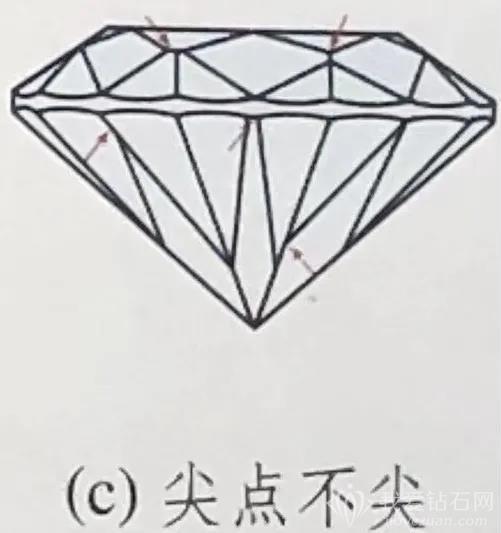

③刻面尖点不够尖锐：

刻面的棱线没有在适当的位置上交汇成一个点。最常见的是冠部与亭部主刻面的棱线在腰围处呈开放状或提前闭合，造成这种偏差的主要原因是在打磨刻面时角度掌握不当。

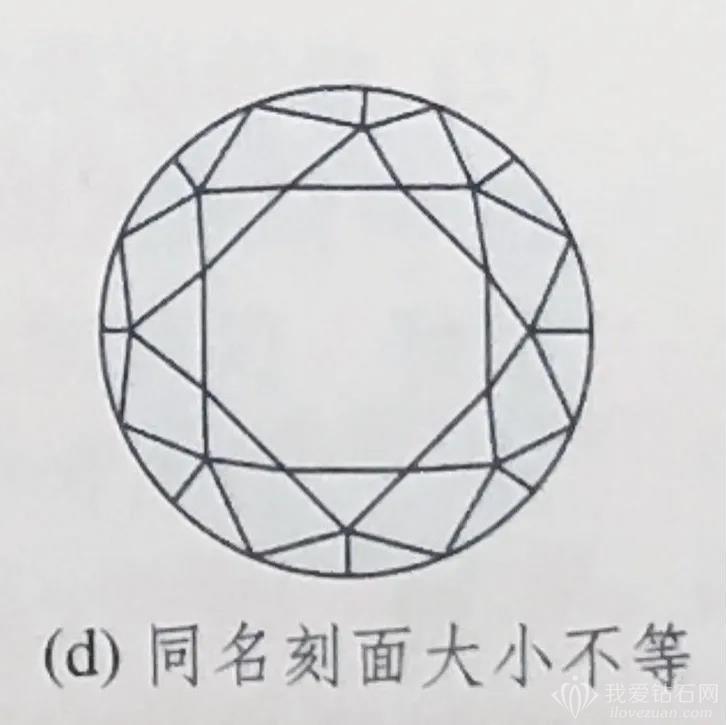

④同名刻面大小不均等：

在同一颗钻石上，同名刻面大小不均一。其中以冠部刻面大小不均一较为严重。

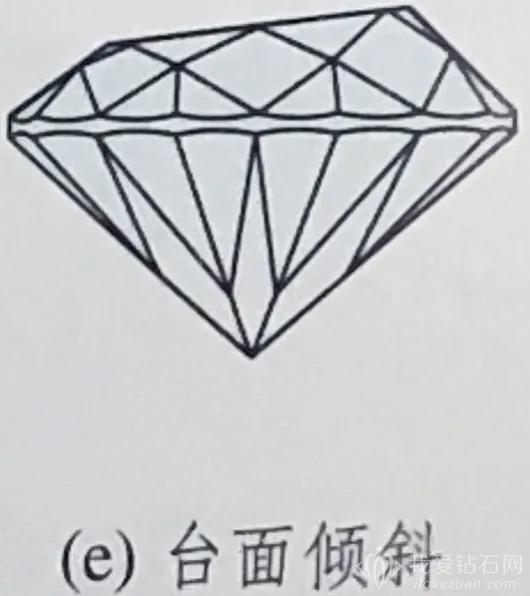

⑤台面倾斜：

正常情况下，钻石的台面和腰围所在平面应是平行的。但如果切磨失误，会造成台面和腰平面不平行，这两个平面呈一定的夹角，这种偏差是较严重的修饰偏差，可影响钻石的亮度和火彩。

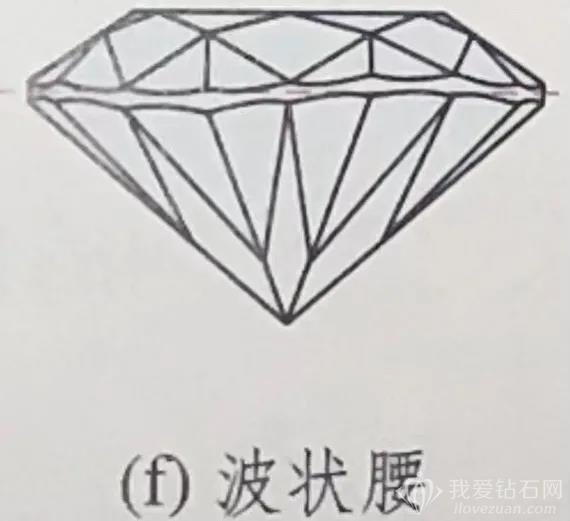

⑥波状腰：

所谓波状腰是指腰围所在的平面不是一个与台面平行的平面，而呈上下波浪起伏状。

波浪腰会造成钻石的“领结效应”。“领结效应”是指由于波状腰造成亭部角度变化，在亭部相对应的两个方向上漏光，出现的黑暗区域，形似领结。

⑦骨状腰：

腰围的最大厚度有规律的变化或更确切的说相邻两个腰围最大厚度相差较大，形似一头粗大一头细小骨骼状。

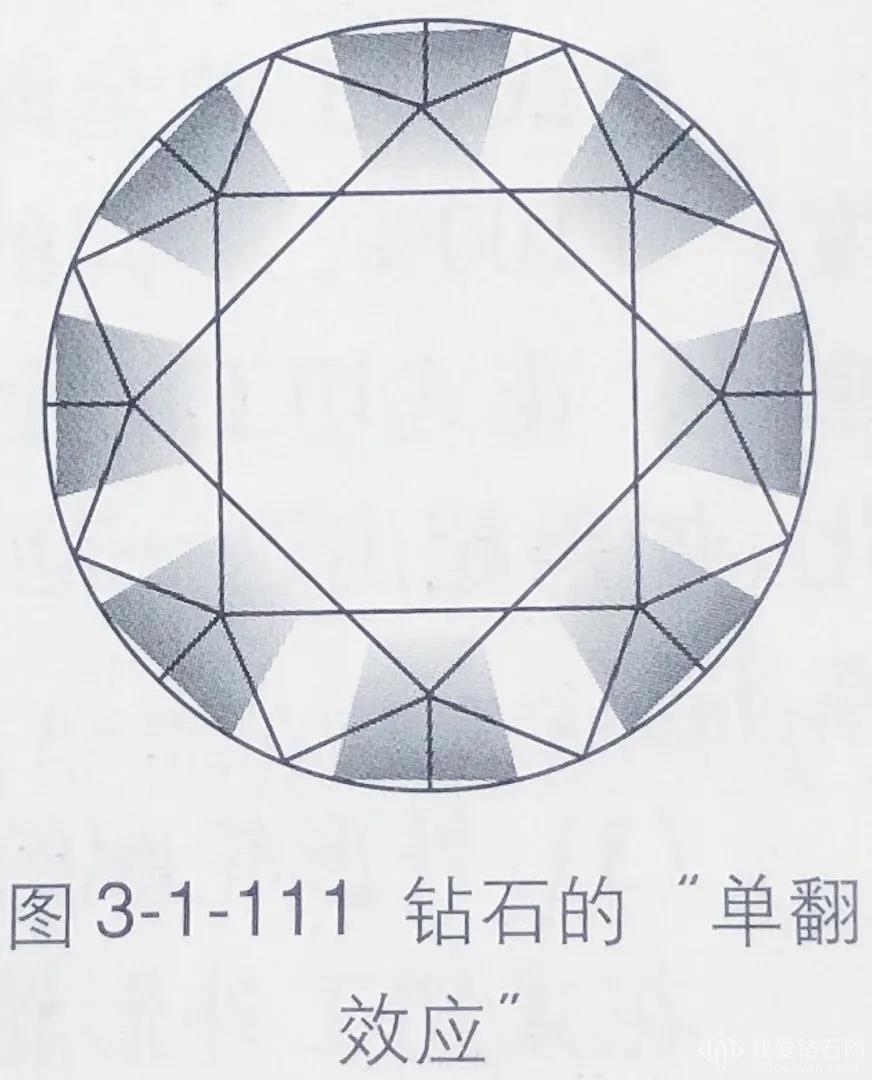

骨状腰会导致单翻效应，从台面观察钻石的亭部刻面出现明暗相间的现象。

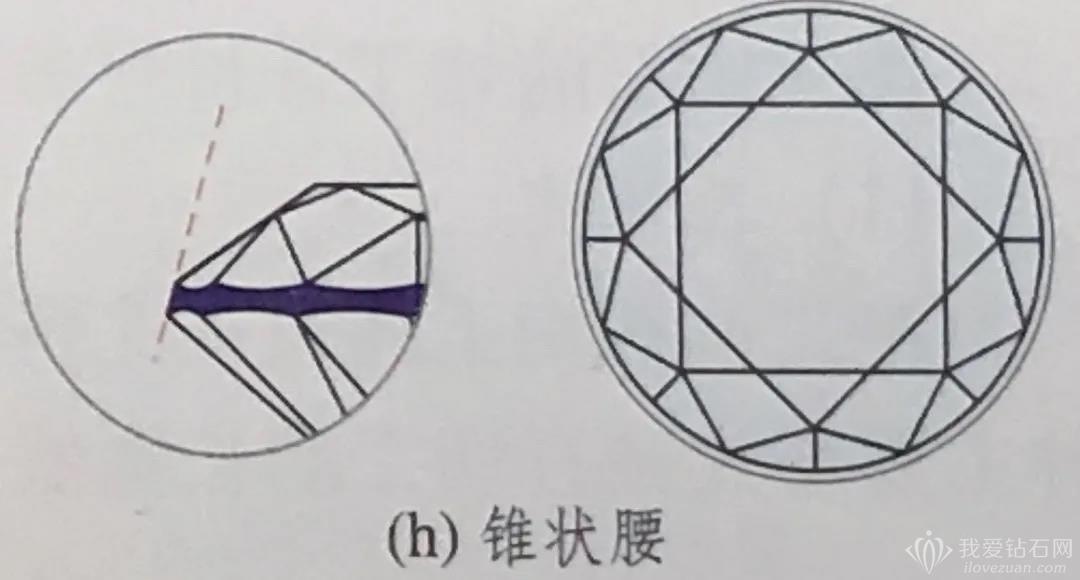

⑧锥状腰围：

锥状腰围是指钻石的腰围不是一个圆柱体，而是锥体。锥状腰围是由于冠部或亭部比例不当，主要是冠部过高或亭深过大时对钻石进行重新切割时造成的。

之所以将腰围切割成锥状，是为了最大限度地保持其原有质量。在10倍放大镜下从冠部或亭部观察钻石的锥状腰围呈一个“白色的轮圈”状。

⑨台面偏心：

台面偏心是指台面不居中，向边部偏离。台面偏心将直接导致同名刻面大小不等，同时也会影响台宽比的目估。

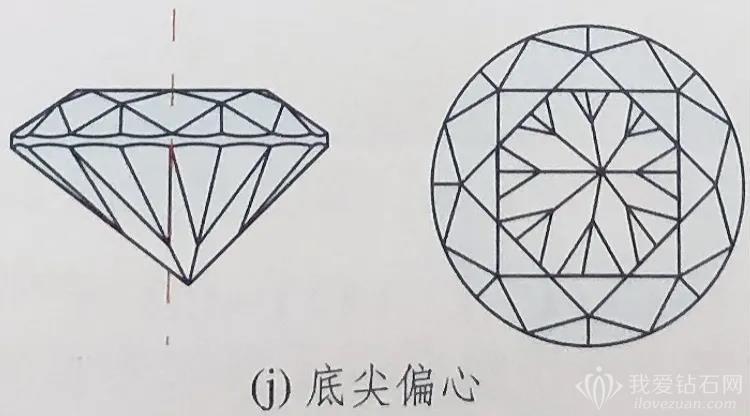

⑩底尖偏心：

从侧面观察钻石，底尖不在中心对称点上，从台面观察底尖偏离台面中心点。

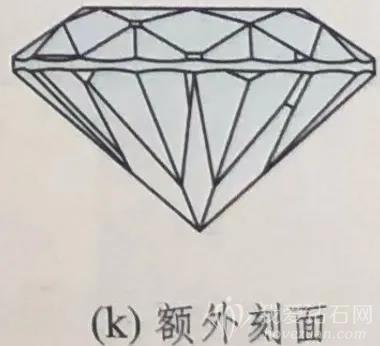

⑪额外刻面：

规定刻面以外的所有多余的刻面都称为额外刻面。额外刻面是由于切割不当造成的，通常多出现在腰部附近的亭部或冠部。当额外刻面从钻石的台面观察看不到时，通常对其切工影响不大，而能从冠部观察到的额外刻面不仅影响钻石的切工，甚至会影响到钻石的净度级别。

在10倍放大镜下将修饰度级别分为：很好、好、一般三个级别；

• 很好：仅有抛光纹。

• 好：仅有抛光纹、不圆，或仅有不圆。

• 一般：除上述两项，还有其他偏差。
